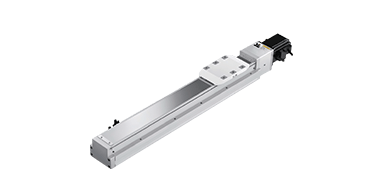

直線模組全密封內嵌

摩勒森MS-OQS內嵌式滑臺模組是一種高集成的直線運動單元，鋁本體與導軌一體化設計，滑塊與滑座為一體化，模組滑臺產品緊湊輕巧達到省空間與高負載。直線模組可選配自潤滑部件，30000km免維護。機座采用U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A(yù)緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵 ...

PDF資料查看

產品詳情

特殊鋼帶結構設計，可減少灰塵，可用于潔凈室內環境
使用鋼滑座一體成型，高強度、高壽命，改善原始分體滑座剛性差問題
全系列皆可外部注油，無需拆蓋
自潤滑塊安裝在密封端蓋與滾動體之間，直接與軌道接觸，潤滑油供給在軌道上，當滾動體在軌道經過，起到潤滑作用

軌道內嵌全密封
型號規格	MS-QQS80		MS-QQS12			MS-QQS12
電機功率	100W		200w(400w)			400w
電機轉速	3000		3000			3000
滾珠絲桿導程-螺距	5	10	5	10	20	5	10	20	32
最高速度	250	500	250	500	1000	250	500	100	1600
水平負載	30	15	50	40	20	110	88	40	30
垂直負載	10	5	20	15	6	33	30	10	8
額定推力	341	170	683	341	174	1388	694	347	218
行程范圍	50-800MM/50行程遞增		50-1050MM/50行程遞增			50-1250MM/50行程遞增
絲桿外經	12		16			16
重復位置精度	C7(C) ±0.01
重復位置精度	C5(P) ±0.006
聯軸器	7x8		10x14			10x14
感應器	EE-SX674(NPN)

夾持型全密封
型號規格	MS-QQS50LR	MS-QQS8OLR	MS-QQS120LR
電機功率	100w	200w(400w)	400w
電機轉速	3000	3000	3000
滾珠絲桿導程-螺距	5	5	5
最高速度	250	250	250
水平負載	30(雙滑座)	50(雙滑座)	110(雙滑座)
垂直負載	15(雙滑座)	25(雙滑座)	55(雙滑座)
額定推力	341	683	1388
行程范圍	25-325mm/25行程遞增	25-450mm/25行程遞增	25-500mm/25行程遞增
絲桿外經	12	16	16
重復位置精度	C7(C) ±0.01
聯軸器	7x8	10x14	10x14
感應器	EE-SX674(NPN)
