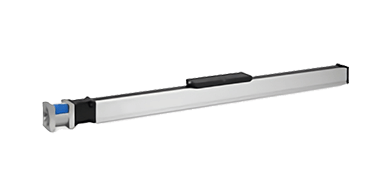

WM系列直線模組

Thomson直線模組WMP系列使用專利的絲杠支撐技術。此外，它還采用了專利的塑料覆蓋帶系統，使產品在臟亂環境中使用時內部系統部件能夠得到妥善的保護。在這一系列產品中，WM40因其超小的尺寸，尤其適合于小型應用。

PDF資料查看

產品詳情

高精度WM直線模組

WM系列的一大特色是內置活動滾珠絲杠支撐，行程長、速度快，非常適合可能要求剛度、剛性及/或精度的場合 – 例如機床自動化或測試測量。Thomson最長可提供11米的產品。

WM特性

可以沿任意方向安裝
專利的導向系統
自動調節的塑料防塵帶
專利的絲杠支撐系統

WM選件

單滾珠螺母
雙滾珠螺母
左/右旋絲杠
無驅動產品

WM 直線模組規格：

規格/軸尺寸	WM60D	WM60S	WM60X	WM80D	WM80S	WM120D
外形尺寸 (w x h): mm	60 x 60	60 x 60	60 x 60	80 x 80	80 x 80	120 x 120
絲杠類型	滾珠絲杠，帶雙螺母	滾珠絲杠，帶但螺母	滾珠絲杠，帶雙螺母	滾珠絲杠，帶但螺母	滾珠絲杠，帶但螺母	滾珠絲杠，帶雙螺母
最大行程長度： mm	滾珠導程 5, 20 mm: 11000 滾珠導程 50 mm: 5000	5000	10340	滾珠導程 5, 10, 20 mm: 11000 滾珠導程 50 mm: 5000	5000	滾珠導程 5, 10, 20 mm: 11000 滾珠導程 50 mm: 5000
最大線速度： m/s	2.5	2.5	0.25	2.5	2.5	2
最大加速度： m/s2	20	10 (394)	20	20	20	20
重復精度：± mm	0.01	0.02	0.01	0.01	0.02	0.01
最大輸入速度： RPM（轉/秒）	3000	3000	3000	3000	3000	3000
工作溫度：°C	0 to 80	0 to 80	0 to 80	0 to 80	0 to 80	0 to 80
最大動態負載 (Fx): N	4000	2800	4000	5000	3500	screw lead 5, 10, 20 mm: 12000 screw lead 40 mm: 8000
最大動態負載 (Fy): N	2000	1400	2000	3000	2100	6000
最大動態負載 (Fz): N	2000	1400	2000	3000	2100	6000
最大動態扭矩 (Mx): Nm	100	50	100	350	150	500
最大動態扭矩 (My): Nm	200	100	200	300	180	600
最大動態扭矩 (Mz): Nm	200	100	200	300	180	600
最大驅動軸力：N	500	500	500	700	700	1000
最大驅動軸扭矩 (Mta): Nm (lbf-in)	35	35	35	55	55	80
絲杠直徑： mm	20	20	20	25	25	32
絲杠導程：mm	5, 20, 50	5, 20, 50	5	5, 10, 20, 50	5, 10, 20, 50	5, 10, 20, 40
重量：kg (lb) 零行程時 每100 mm行程每個滑架	6.16 0.65 1.99	3.80 0.65 1.00	10.33 0.65 1.99	11.57 1.08 4.26	7.0 1.1 1.6	25.91 1.93 9.25
