雅科貝思廠家代理

當前位置：雅科貝思Akribis首頁 > 直線模組 > 風琴罩外殼DGL XY 直線模組

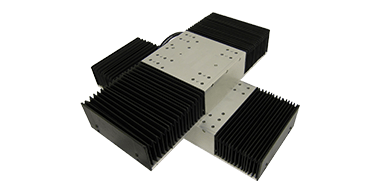

風琴罩外殼DGL XY 直線模組

風琴罩外殼DGL XY 直線模組平臺，采用雅科貝思風琴罩蓋板標準模組DGL組成。

PDF資料查看

產品詳情

直線模組：特點

A. 無鐵芯直線電機直驅

B. 高精度以及精準回零

C. 風琴罩外殼

風琴罩外殼DGL XY 平臺，采用雅科貝思風琴罩蓋板標準DGL模組組成。具有良好的剛性性能，以及良好的定位精度。適用于重油污環境。

風琴罩直線模組

模組配置

模組	軸	電機型號	有效行程	運動質量（Kg）	總質量（Kg）	傳感器限位	硬限位
DGL200	上軸	AUM4-S2	300	3.1	29	304	320
	上軸	AUM4-S3	300	3.4	29	304	320
	下軸	AUM4-S3	300	24.9	103	304	320
	下軸	AUM4-S4	300	26.1	103	304	320

注：花崗巖的質量大約260Kg.

風琴罩外殼DGL XY 直線模組

性能參數

規格參數	單位	DGCR 300	DGCRS 300
1直線度	μm	±3μm/25mm, NTE±10μm/510mm	±3μm/25mm，NTE±10μm/610mm
1平面度		±3μm/25mm, NTE±10μm/510mm	±3μm/25mm，NTE±10μm/300mm
重復精度（1μm分辨率）		±3μm（40μm光柵柵距）	±3μm（40μm光柵柵距）
重復精度（0.5μm分辨率）		±1.5μm（20μm光柵柵距）	±1.5μm（20μm光柵柵距）
重復精度（0.1μm分辨率		±1μm（20μm光柵柵距）	±1μm（20μm光柵柵距）
復精度（模擬量）		±5 counts	±5 counts
X-Y正交性	Arc-sec	10	10

注：所有的測量數據基于模組安裝在平面度為5um的花崗巖臺面上。
